机房布线12芯ODF光纤配线单元箱

时间：2024-01-03

机房布线12芯ODF光纤配线单元箱

产品概述：ODF单元箱是一种经过高密度,大容量设计的产品,具有外型美观大方,分配合理,便于查找,管理,安装方便及良好的操作性等特点。ODF单元箱具有光缆固定和保护功能、光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既可单配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入的设备。

应用范围：适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小配线系统
产品分类：ODF单元箱主要分为12芯、24芯、36芯、48芯、72芯、96芯、144芯。

产品介绍：
1.材质：壳体采用厚度1.5mm冷轧板制成,环氧静电喷塑，外形美观，使用方便；所有的塑料部件采用的材料具有防腐性能，金属部件采用静电喷塑处理，以增加其防腐蚀性能；材料的物理、化学性能稳定并且材料之间有良好的相容性；全部材料、无腐蚀，对人体健康和其它设备。
2. 箱体颜色：灰色
3. 规格：19寸标准安装ODF单元箱
机械性能：塑料件燃烧性能符合GB51697-85的规定；光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm；光缆进入机箱，曲率半径大于光缆直径的15倍。
4.安装方式：既可装入配线架机柜，也可壁挂安装。

产品结构：

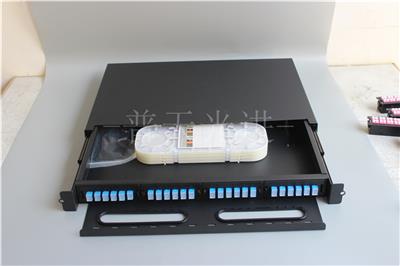

ODF单元箱由外壳、支撑架、集纤盘、固定装置及光纤接头保护件组成：
1. 外壳：外壳方便开启，便于安装。
2.支撑架：内部结构的主体，用于内部结构的支撑；
3. 集纤盘：用于有顺序地存放光纤接头（及其保护件）和余留光纤，可余留光纤的长度不小于1.6m，余留光纤盘放的曲率半径不小于32mm。并有为重新接续提供识别纤号的标记和方便操作的空间；
4.固定装置：用于光缆护套固定、光缆加强构件固定和配线尾纤固定。
5.光纤接头的保护采用热收缩保护管。

宁波光进通信技术有限公司专注于MDF电话总配线架,DDF数字配线架,ODF光纤配线架等, 欢迎致电 15968901461
