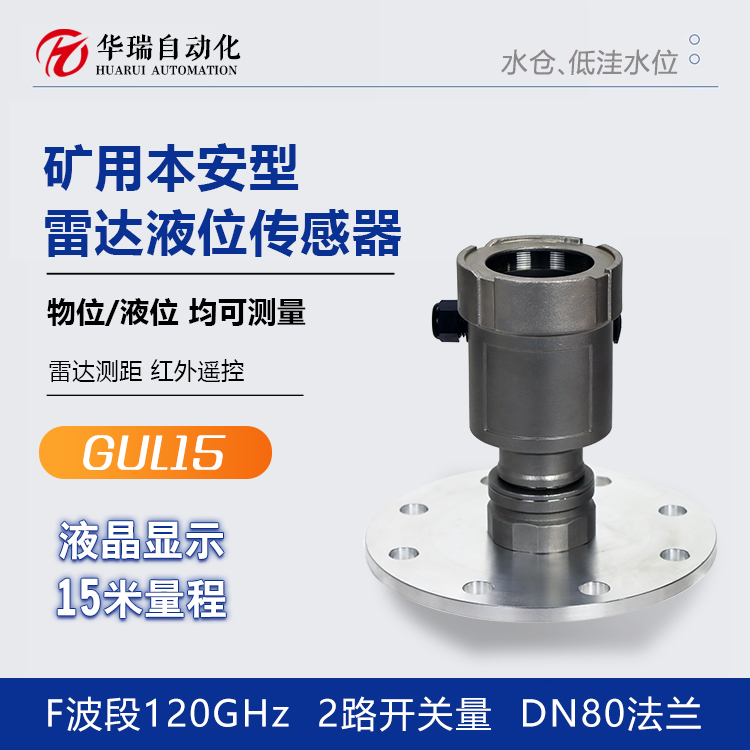

GUL15矿井水仓液位监测仪非接触式防爆水位传感器高频雷达液位计

济宁华瑞自动化技术有限公司

针对GUL15矿井水仓液位监测仪的需求，结合非接触式、防爆、高频雷达液位计的特点，以下是的技术方案和建议：
1. 需求分析
  应用场景：矿井水仓（高危环境，含瓦斯、粉尘等爆炸性气体）。
  关键要求：非接触测量、防爆认证、高频雷达（120GHz）、抗干扰（粉尘、泡沫、湍流）。
  技术标准：需符合（中爆标准）
2. 技术方案
# （1）高频雷达液位计选型
  频率选择：
  120GHz雷达：（±1mm）、波束角窄（3° 5°），适合狭小空间或复杂工况。
  天线类型：抛物面天线（增强聚焦）。
  输出信号：4 20mA+HART/RS485/Modbus，支持远程监控。
# （2）防爆设计
  防爆等级：1类
  认证：确保具备煤安认证（MA）及矿用产品安全标志。
# （3）矿井环境适应性
  抗干扰措施：
  动态信号滤波算法（抑制泡沫、蒸汽干扰）。
  自动增益控制（AGC）应对介质波动。
  安装方式：部垂直安装，避开进料口湍流区域，
3. 安装与调试要点
  安装位置：距仓壁＞0.5m，避免虚回波；避开搅拌器或溢流口。
  参数设置：
  介电常数设定
  盲区设置（如0.3m内不测量）。
  校准：空仓/满仓标定，结合现场回波曲线优化。
4. 优势与局限性
  优势：
  非接触测量，免维护，寿命长。
  高频雷达适应高粉尘环境。
  局限性：
  端泡沫或粘附介质可能需辅助算法。
  初始成本声波，但长期稳定性优。
5. 维护建议
  定期检查天线清洁（粉尘堆积影响信号）。
  通过诊断软件信号强度、回波曲线。

  每2年进行防爆部件完整性检查。
