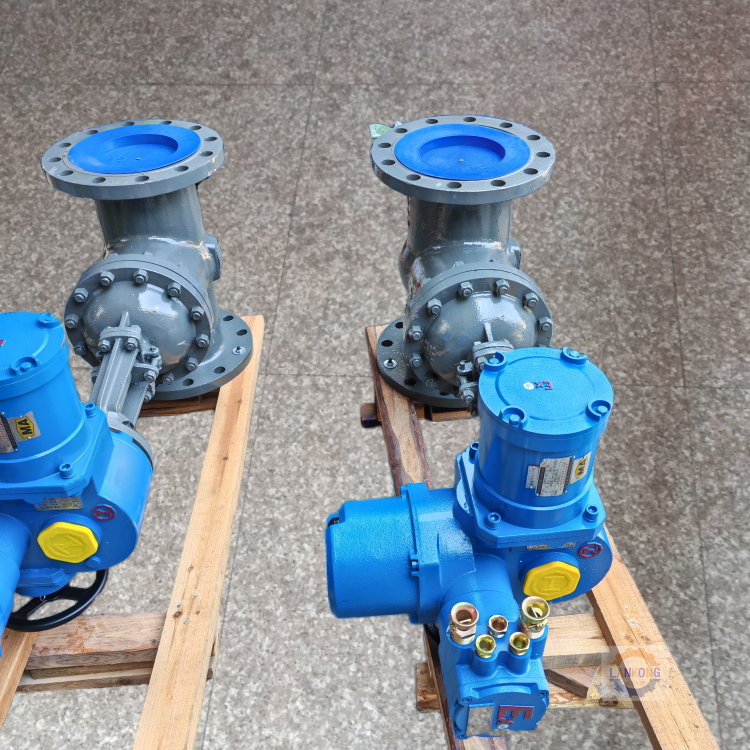

Z941H铸钢不锈钢电动闸阀

闸阀是一种较常见的启闭阀，利用闸板的上下工作来接通(全开)和截断(全关)管道中的流体介质。
1、流体阻力小，密封面受介质的冲刷和侵蚀小(闸板开启高度高)。
2、开启较有力，密封性能好，介质流向不受限制，不扰流，不降压力。
3、形体简单，制造工艺性好，适用范围广。


闸阀是一种较常见的启闭阀，利用闸板的上下工作来接通(全开)和截断(全关)管道中的流体介质。
1、流体阻力小，密封面受介质的冲刷和侵蚀小(闸板开启高度高)。
2、开启较有力，密封性能好，介质流向不受限制，不扰流，不降压力。
3、形体简单，制造工艺性好，适用范围广。
试验压力
公称压力PN(MPa)	实验压力(MPa)
	壳体	密封(液)	密封(气)	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0
电动闸阀的主要零部件材质
阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
零件名称	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
闸板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
阀杆	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨Graphite
垫片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304
Graphite+304
压盖	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45
GB 1.6MPa(BTL)
DN	50	65	80	100	150	200	250	300	350	400	450	500	600	700	800
L	250	265	280	300	350	400	450	500	550	600	650	700	800	900	1000
H （开）	415	450	530	620	850	1035	1245	1450	1475	1885	2010	2180	2345	2700	2850
H1(配DZW)	620	715	765	840	875	1015	1135	1375	1485	1890	1990	2040	2285	2345	2680
D0	240	240	280	300	350	400	450	500	500	600	700	750	800	850	950
Wt/(Kg)	22	30	44	47	96	160	228	300	388	566	900	1195	1450	2100	2620
GB 2.5MPa
DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	250	265	280	300	350	400	450	500	550	600	650	700	800
H （开）	415	450	530	620	850	1035	1245	1450	1475	1885	2010	2180	2345
H1(配DZW)	620	715	765	840	1015	1135	1375	1485	1485	1920	1990	2040	280
D0	240	240	280	320	400	400	450	500	500	600	700	700	800
Wt(Kg)	23	32	46	67	112	218	290	324	430	650	1010	1250	1525
主要尺寸
GB 4.0MPa
DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	250	280	310	350	450	550	650	750	850	950	1050	1150	1350
H （开）	415	450	565	590	885	1065	1250	1530	1675	1900	2060	2250	2575
D0	240	240	280	320	400	500	550	640	640	750	750	800	900
Wt/RF(Kg)	28	35	47	68	150	235	374	550	680	905


GB 6.4MPa
DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	250	280	310	350	450	550	650	750	850	950	1050	1150	1350
H （开）	505	545	605	665	980	1120	1330	1680	1730	1980	2130	2500	2660
D0	280	280	320	400	450	55	550	640	750	800	900	900	1000
Wt/(Kg)	44	64	84	119	266	388	500	550	-	-	-	-	-
GB 10.0MPa
DN	50	65	80	100	150	200	250	300
L	250	280	310	350	450	550	650	750
H （开）	505	545	605	665	980	1320	1580	1810
D0	280	280	320	400	450	550	550	640
Wt/(Kg)	48	65	85	120	268	446	535	670
