钢绳网DO/08/300
格栅网SO/2.2/50
支撑绳16
上拉绳16
缝合绳8
钢柱5米
柔性与整体性
顾名思义,柔性防护技术的要特征是要使系统具有足够的柔性,这也是该项技术
的核心特征,其次是作为一种系统而非单一构件产品的整体性。其主要目的包括了以下
个方面
(1)从力学功能需要考虑,柔性结构具有“以柔克刚”的功能优势,这在被动防护系统
中反映得尤为明显,同时,柔性结构特别是整体柔性结构,具有好的荷载扩散传递功
能,能够避免过多和过大的局部应力集中,充分调动系统整体功能的发挥,即实现“局部受
载,整体作用”的目标。在这方面,柔性防护系统先采用形式的金属柔性网来加以
保证,此外,诸如柔性钢丝绳锚杆、支撑绳的采用,以及被动防护系统中钢柱与基座间的活
动铰接方式等都是为了实现整个系统的柔性匹配,从观念上一改传统的刚性或低强度低
柔性结构为高强度柔性结构
(2)作为主要使用在边坡上的一种防护技术,由于边坡地形的复杂多样性,这要求
构件的安装必须能地适应这种复杂的环境,目前所采用的柔性金属编织网
均具有良好的易铺展性,即使是在要求系统紧贴坡面的主动防护系统中,它也很容易得以
实现
(3)出于方便运输和场内搬运的需要,大尺寸构件的运输尺寸宜小于其安装尺寸,对
于构件尺寸大的平面状的柔性网来讲,因其柔性特征,它可以裹卷为较小的尺寸而便于
运输和搬运。如果这样的网不具有这一特征,或许我们只有减小构件的生产尺寸,这必然
会带来为繁琐的施工安装等问题
主动防护网边界绳：用于封闭防护网四周边沿的钢丝绳，根据其位置分为上边界绳、下边界绳和侧边界绳，其直径不得小于Φ12，一般选用Φ14或Φ16，单根长度不宜大于40m，每根两端各配一根长度为2~3m的钢丝绳锚杆；$
GPS2主动防护网是目前使用量广的主动防护网，也是边坡防护网中用量大的。GPS2型主动防护网零部件组成：钢丝绳网、钢丝隔离栅、锚杆等部件组成，钢丝隔离栅就是我们经常所说的勾花网。$
主动防护网SPIDER主要构成：SPIDER高强度钢绞线螺旋网片、预应力钢筋锚杆、锚垫板
固定方式：预应力钢筋锚杆、锚垫板紧固
承载能力：目前所有的柔性边坡稳定系统
设计方法：基于RUVOLUM理论的设计系统$

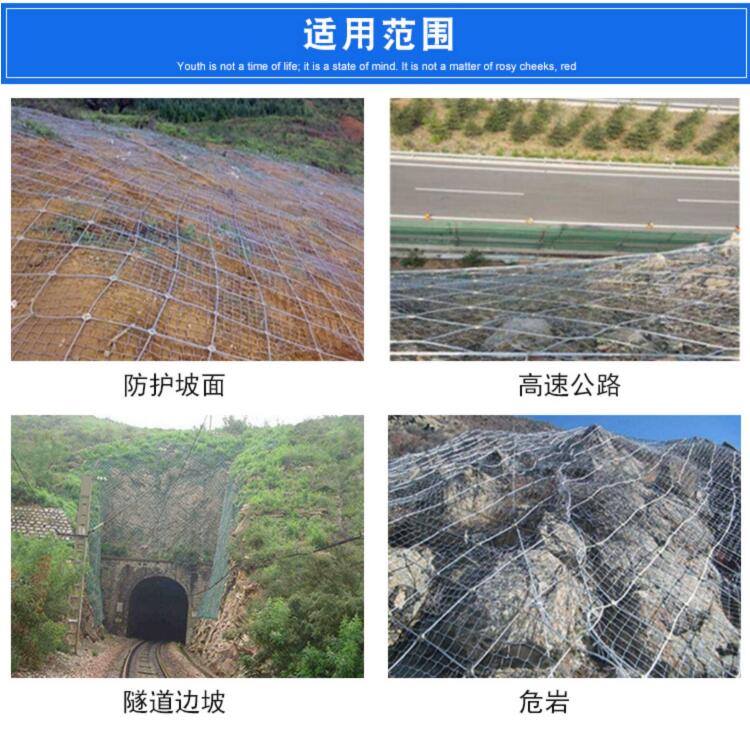

主动防护网用途： 广泛用于公路、铁路、高速公路等护栏网设施。也用于保护和支持海堤、山坡、路桥 、水库及其他土木工程。是防洪和抗洪的上好材料。还可用于工艺品制造。$
主动防护网为什么要两种金属丝网搭配使用呢，因为有的山体有很多小块碎石，一旦发生边坡塌方，大块石头虽然被主动防护网控制，但小块碎石无法控制，会导致滚落到高速公路上妨碍交通，所以在重要交通道路上都安装GPS2型主动边坡防护网。
$
GPS2主动边坡防护网的防护效果好，当局部受力时可以充分的发挥边坡防护网的整体柔性来做到局部受力整体防护的效果，这样可以有效的化解冲击里。$

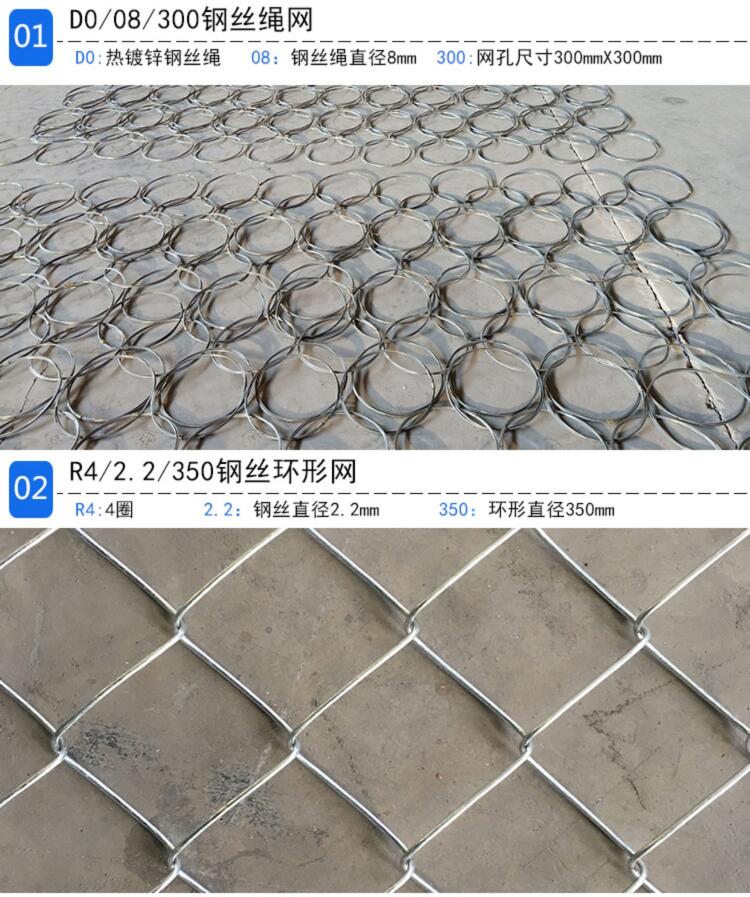

GPS1主动防护网的网型为DO/08/300，支撑绳采用直径为16mm的钢丝绳，上下两根支撑绳。钢丝绳网与支撑绳通过缝合绳缝合，缝合绳选用8mm的钢丝绳。$
$
主动防护网每片钢丝绳网交叉的钢丝绳采用不锈钢卡扣、合金卡扣等材质固定。钢丝绳网都是采用热镀锌防腐方式处理这样可以有效的保证主动防护网系统的使用寿命，在正常环境下一般为35-50年。$
主动防护网锚垫板：菱形钢板，四个角带有扣爪，尺寸不小于320x180mm，厚度不小于10mm；需要时可改变或简化其结构；$
主动防护网SPIDER绞索网边坡稳定系统是一种以高强度钢绞线螺旋网片为主体的，全新的主动防护形式。对于高陡岩质边坡加固、孤石和松动的危岩加固来讲，SPIDER绞索网边坡稳定系统是一种量的防护产品。$
主动防护网钢丝绳网是以高强度钢丝绳柔性网(菱形钢丝绳网、环形网、高强度钢丝格 栅)作为主要构成部分.并辅以锚杆、支撑绳等配件构成整个系统。以覆盖、紧固坡面的方式来防治坡面岩石崩塌、滚落、爆破飞石等危害。$
主动防护网高强度格栅网是由勾花网机对材质的金属丝钩编而成，可分为折边缩把，拧边锁把两种。
材质：PVC丝、不锈钢丝、低碳钢丝、镀锌丝、铁丝等$
GPS2型主动防护网
网型：DO/08/300
支撑绳: Φ16系统钢丝绳锚杆+Φ16横向支撑绳+Φ16（12）纵向支撑绳$
缝合绳: Φ8
主要防护功能:坡面加固，抑制崩塌和风化剥落，溜塌的发生，限制局部或少量落石运动范围。$
主动防护网简单类型
边沿（或上沿）钢丝绳锚杆+支撑绳+缝合绳（D0/08/300钢绳网+上下沿锚固+上下沿（或横向）支撑绳） 边沿（或上沿）钢丝绳锚杆+支撑绳+缝合绳（D0/08/300钢绳网+上下沿锚固+上下沿（或横向）支撑绳）
普通型号：系统钢丝绳锚杆+支撑绳+缝合绳，孔口凹坑+张拉[或边沿（上沿）锚固（钢索锚杆2-4m距4.5m）+纵横向支撑绳（2-∮16）+钢丝绳网（◇08/300/4*4㎡）+缝合绳（∮8）]
主动防护网结构配置：钢丝绳网、钢丝绳锚杆、支撑绳、缝合绳、钢丝格栅网。
主动防护网主要型号：GAR1、GAR2、GPS1、GPS2、GER1、GER2、TC-65A、TC-65B、MS-GPS2、MS-GAR1-ST、MS-GPS2-ST等。
